業種や取付け場所、バルブの種類や大きななどを選ばず、どのような状況にも対応
アウマのアクチュエータは、その幅広い型式バリエーションと各種オプションによって、業種や取付け場所、バルブの種類や大きななどを選ばず、どの様な状況にも対応可能です。
導入事例

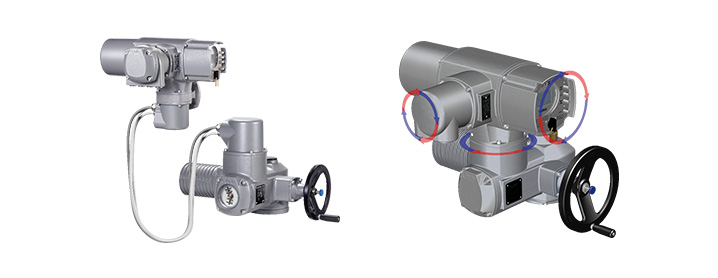

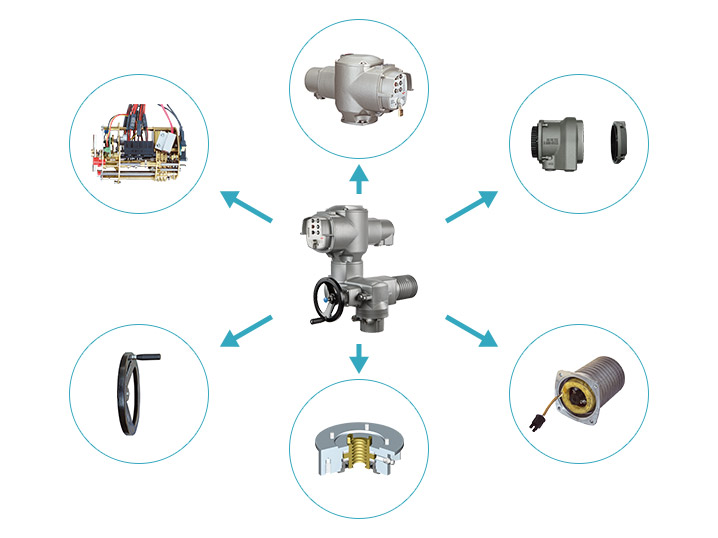

容易に脱着、組み換えが可能なモジュール設計
- プラントレイアウトや必要機能に応じ、容易に組み換えが可能。
- メンテナンス重視設計
- 部品の脱着が容易
- メンテナンス時の脱着が容易。また制御部やモータ部などの分解組立てが容易であるので、必要に応じ重量を軽減しながら脱着が可能である。

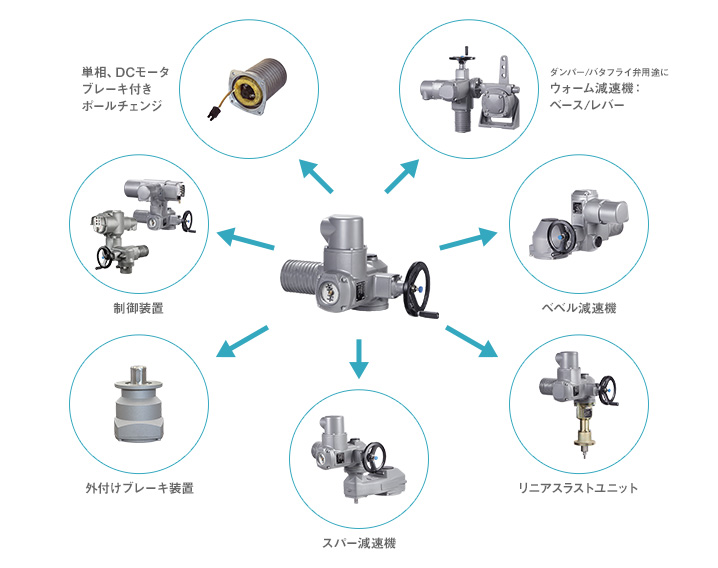

- 必要機能に応じ組合せが自由
- 拡張性があり仕様変更も容易

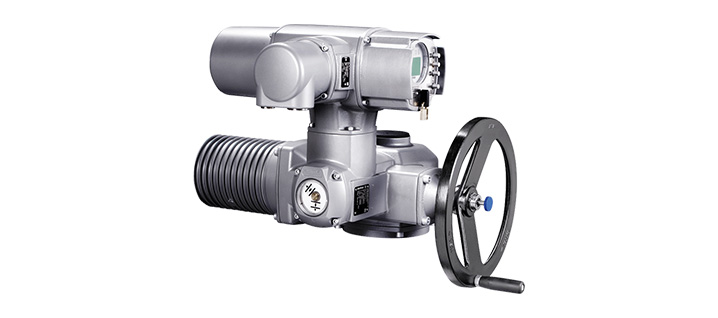

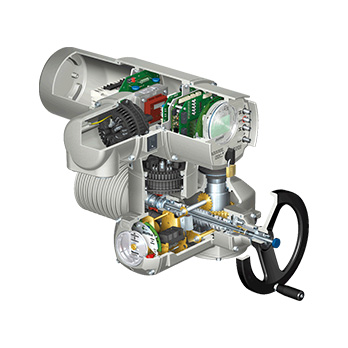

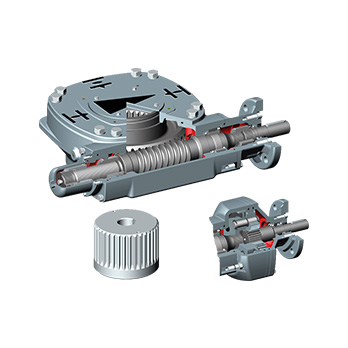

軽量なコンパクト設計
- デッドスペースを極力排除し無駄のない、
重量を極力抑えたデザイン。
- 比較的小さな弁に対してもマウント可能。
ヨークや配管に対する負担を軽減
- バルブや配管から受ける振動性に対する耐性や、共振性に優れている。

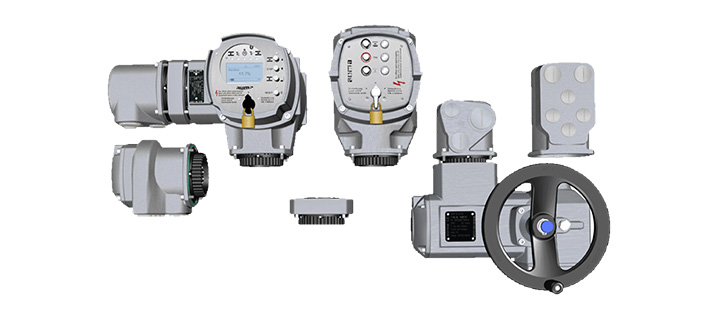

プラグイン型電気接続を全ての接続に採用
- 電気接続は迅速に脱着可能です。
- 結線には触れる必要が有りません。
- 短時間で
作業が完了 - 接続時の配線
ミス防止 - 感電などの
事故を防止
簡素化されたサイジング
- 他メーカーは要求トルクと開閉時間を満足させるため多種のギア比とモータの組合せによる複雑な選定作業が必要。
アウマの場合は？
モーターとギア比を組合せたアクチュエータスリーブ回転数（rpm）を選ぶだけでOK。
従って
- ギア比の選定が不要。
- モータサイズの選定が不要。
| 型式 | SA 07.2 | SA 07.6 | SA 10.2 | SA 14.2 | SA 14.6 | SA 16.2 | SA 25.1 | SA 30.1 | SA 35.1 | SA 40.1 | SA 48.1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 最小トルク[Nm] | 10 | 20 | 40 | 100 | 200 | 400 | 630 | 1250 | 2500 | 5000 | 10000 |
| 最大トルク[Nm] | 30 | 60 | 120 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | 16000 | 32000 |

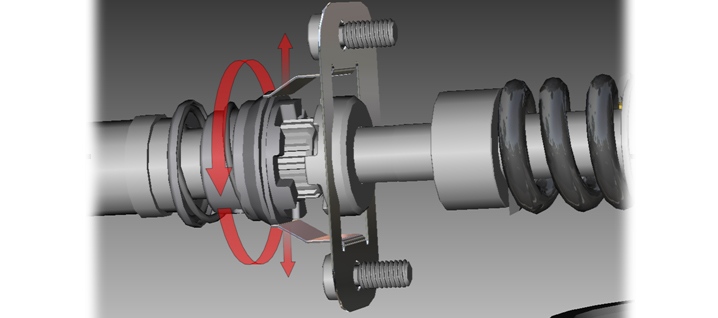

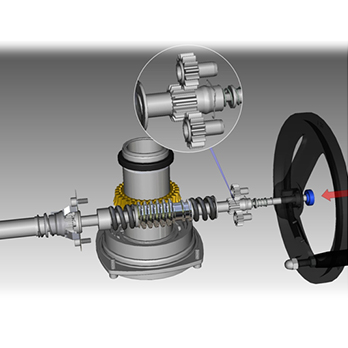

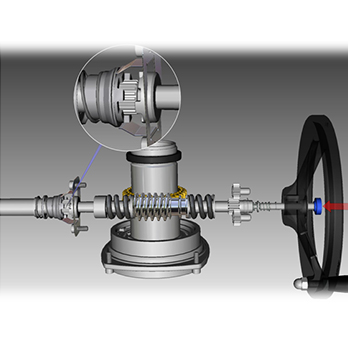

容易な手動切替え
- 手動切替え時ハンドル操作を必要としない（レバー引上げ時のギヤ引っ掛かり）
- 片手での切替えが可能
- 強い力は要求されない
- モータと手動ハンドル間は確実に切り離し

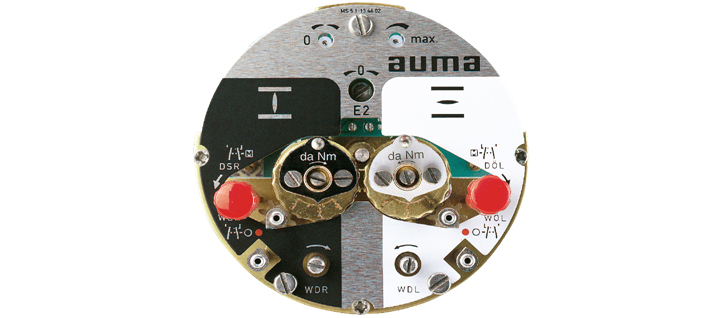

容易なリミット調整
必要工具はマイナスドライバ1本！
- 閉（開）側調整ロッドを押し込みながら矢印の方向に回すと、ポインターが左（右）回りに90°毎回転し、この赤マークの位置に合わせたらセッティング完了。
- ドライバーにして約10回転！

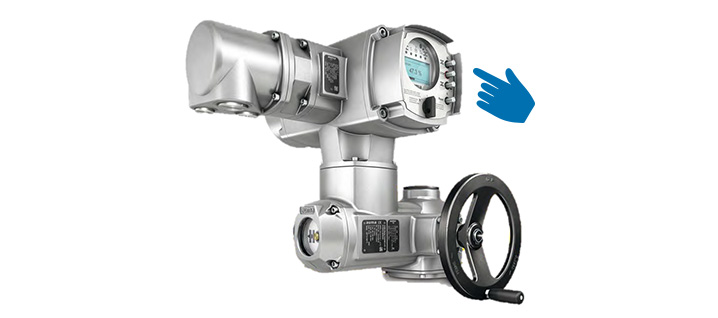

- ■非貫通（ボタン操作）型
設定が全て現場操作機上で出来ます。 - カバー解放を必要としないので、爆発性雰囲気、腐食性ガス、天候等に影響を受ける事なく容易に調整が可能です。
高耐候性を有するパウダーコーティング
- 低環境負荷
揮発性有機化合物などは含まれない
高い耐衝撃、UV、腐食性能、腐食雰囲気下、海上や沿岸部でも標準仕様で対応可能
-
前処理：
部品の掃除と
化学前処理 -
パウダー工程：
静電パウダーが、
部品に吹き
つけられます -
焼き付け：
パウダーは、
180の°Cの
オーブンで
焼付定着させます。 -
下層コーティング：
エポキシ樹脂層
処理後 -
上層コーティング：
上層ポリウレタン
樹脂層終了後
- その他耐腐食保護対策
- 押しボタンの酸化被膜保護
- ジオメットコーティングのステンレスボルト
- スプリングワッシャー排除
- アルミ中空リベット
- O-リングや開度計窓のシール部に至るコーティング
- 出力フランジのコーティング
- その他
腐食性能世界基準
アウマの腐食保護は、最高ランク"C5-M"に適します。
| EN ISO 12944-2:準拠腐食性環境分類 | |
|---|---|
| C5-M (最高, 海) | ほぼ常時高い汚染と高湿度/結露を伴う。 (例えば冷却塔、沖合の設備) 腐食性能世界基準 |
